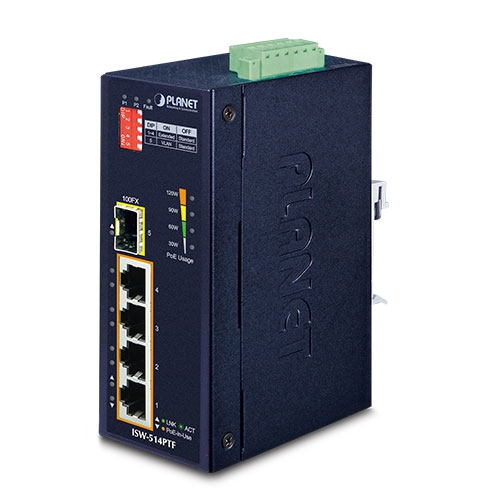

Промышленный PoE коммутатор PLANET ISW-514PTF 4-портовый 10 / 100TX 802.3at PoE + плюс 1-портовый коммутатор 100FX Ethernet

Медные порты Fast Ethernet

Четыре порта 10 / 100BASE-TX RJ45 с автоматическим MDI / MDI-X

Порт инжектора PoE

Четыре порта с функцией инжектора 802.3af / at PoE + (порт-1 - порт-4)

Порт SFP

Один порт 100BASE-FX SFP порт

Архитектура коммутатора

Магазин и вперед

Коммутационная матрица

1 Гбит / с / без блокировки

Пропускная способность коммутатора @ 64 байта

0,74 млн пакетов в секунду при 64 байтах

Таблица MAC-адресов

2К записей

Управление потоком

Кадр паузы IEEE 802.3x для полнодуплексного режима
Обратное давление для полудуплекса

Jumbo Frame

10 Кбайт

DIP-переключатель (с порта 1 на порт 4)

Стандартный режим: 30-ваттное расстояние передачи PoE 100 м на скорости 10/100 Мбит / с.
Режим VLAN: «Защита VLAN на основе портов», где порты могут быть изолированы друг от друга с помощью одного DIP-переключателя. Только Порт-5 может посещать другие порты.
Режим расширения: 25-ваттное расстояние передачи PoE 250 м со скоростью 10 Мбит / с

Светодиодные индикаторы

3 светодиода для системы и питания:
Зеленый: питание постоянного тока 1
Зеленый: питание постоянного тока 2
Красный: сигнализация сбоя питания

2 светодиода для медного порта PoE (Порт-1 ~ Порт-4):
Зеленый: LNK / ACT (10/100 Мбит / с)
Оранжевый: PoE-in-Use

1 светодиод для медного порта 10 / 100TX (Порт-5):
Зеленый: LNK / ACT

4 светодиода для использования PoE
апельсин

Коннектор

Съемная 6-контактная клеммная колодка
Контакт 1/2 для Power 1
Контакт 3/4 для сигнализации сбоя питания
Контакт 5/6 для Power 2

Тревога

Один релейный выход для сбоя питания.
Ток реле сигнализации: 1 А при 24 В переменного тока

Требования к питанию

12 ~ 48 В постоянного тока, 7 А (макс.)

Потребляемая мощность / рассеиваемая мощность

4,3 Вт, 14,6 БТЕ (режим ожидания без функции PoE) при входной мощности 12 В постоянного тока
72,5 Вт, 247,4 БТЕ (полная нагрузка с функцией PoE) при входной мощности 12 В постоянного тока
5 Вт, 17 БТЕ (режим ожидания без функции PoE) при входной мощности 24 В постоянного тока
103,9 Вт, 354,5 БТЕ (полная нагрузка с функцией PoE) при входной мощности 24 В постоянного тока
5,3 Вт, 18,1 БТЕ (в режиме ожидания без функции PoE) при входной мощности 48 В постоянного тока
135,8 Вт, 463,4 БТЕ (полная нагрузка с функцией PoE) при входной мощности 48 В постоянного тока

Размеры (Ш x Г x В)

50 х 85,1 х 135 мм

Вес

598 г

Защита от электростатического разряда

5 кВ постоянного тока

Вложение

Металлический корпус IP40

Установка

Комплект для DIN-рейки и комплект для настенного монтажа

Питание через Ethernet

PoE Стандарт

IEEE 802.3at Power over Ethernet Plus / PSE

Тип источника питания PoE

Конечный пролет

Назначение контактов питания

1/2 (+), 3/6 (-)

Выходная мощность PoE

На порт 54 В постоянного тока, макс. 36 Вт

Бюджет мощности PoE (макс.)

60 Вт при 12 В постоянного тока на входе
90 Вт при 24 В постоянного тока на входе
120 Вт при 48 В постоянного тока на входе

Максимум. Количество PD класса 2

4

Максимум. Количество PD класса 3

4

Максимум. Количество PD класса 4

4

Соответствие стандартам

Соответствие нормативным требованиям

FCC, часть 15, класс A, CE

Тестирование стабильности

IEC 60068-2-32 (свободное падение)
IEC 60068-2-27 (удар)
IEC 60068-2-6 (вибрация)

Соответствие стандартам

IEEE 802.3 10BASE-T
IEEE 802.3u 100BASE-TX
IEEE 802.3x Управление потоком и обратное давление
IEEE 802.3af Power over Ethernet
IEEE 802.3at Power over Ethernet Plus

Окружающая среда

Рабочая Температура

-40 ~ 75 градусов C

Температура хранения

-40 ~ 85 градусов C

Влажность

5 ~ 95% (без конденсации)
