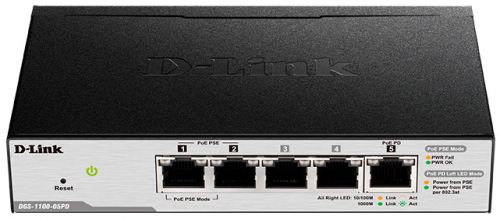

Коммутатор D-Link DGS-1100-05PDV2 (DGS-1100-05PDV2/A1A)

Аппаратное обеспечение

Процессор

• 62,5 МГц

Оперативная память

• 48 КБ

Flash-память

• 2 МБ

Интерфейсы

• 5 портов 10/100/1000Base-T

Индикаторы

• Power

• Link/Activity/Speed (на порт)

Кнопки

• Кнопка Reset

Разъем питания

• Разъем для подключения адаптера питания (постоянный ток)

Функционал

Стандарты и функции

• IEEE 802.3 10Base-T (медная витая пара)

• IEEE 802.3u 100Base-TX (медная витая пара)

• IEEE 802.3ab 1000Base-T (медная витая пара)

• IEEE 802.3az Energy-Efficient Ethernet

• Автоматическое согласование скорости и режима дуплекса

• Управление потоком IEEE 802.3x в режиме полного дуплекса

• Автоматическое определение MDI/MDIX на всех портах

Дуплексный режим

• Полу-/полный дуплекс для скорости 10/100 Мбит/с

• Полный дуплекс для скорости 1000 Мбит/с

Производительность

Коммутационная матрица

• 10 Гбит/с

Метод коммутации

• Store-and-forward

Размер таблицы MAC-адресов

• 2K записей

Макс. скорость перенаправления 64-байтных пакетов

• 7,44 Mpps

Буфер пакетов

• 128 КБ

Jumbo-фрейм

• 9 216 байт

Программное обеспечение

VLAN

• VLAN на основе портов

• 802.1Q Tagged VLAN

• Auto Surveillance VLAN

• Voice VLAN

• Management VLAN

• Группы VLAN

  - Макс. 32 статические группы VLAN

  - Макс. VID: 1-4094

• Asymmetric VLAN

Функции уровня 2

• Управление потоком

  - 802.3x

  - Предотвращение блокировок HOL

• IGMP Snooping

  - IGMP v1/v2/v3 awareness Snooping

  - Поддержка 128 групп

• Статическое агрегирование

  - 1 группа, макс. 4 порта на группу

• Loopback Detection

• Диагностика кабеля

• Spanning Tree Protocol

  - 802.1D STP

  - 802.1w RSTP

• Зеркалирование портов

  - One-to-One

  - Many-to-One

• Статистика

  - Tx Ok

  - Tx Error

  - Rx Ok

  - Rx Error

Качество обслуживания (QoS)

• 802.1p

• 4 очереди на порт

• Механизм обработки очередей

  - Strict Priority

  - Weighted Round Robin (WRR)

• Управление полосой пропускания

  - На основе порта (входящее/исходящее, с минимальным шагом 8 Кбит/с)

• DSCP

Безопасность

• Статические MAC-адреса

  - До 32 записей

• Сегментация трафика

• Защита от широковещательного/многоадресного/одноадресного шторма

• Port Security

Управление

• Web-интерфейс (Поддержка доступа IPv4)

• Утилита D-Link Network Assistant (DNA)

• SNMP v1/v2c

Технология Green

• Экономия электроэнергии за счет:

  - Определения статуса соединения

Стандарты RFC

• RFC768 UDP

• RFC791 IP

• RFC792 ICMP

• RFC793 TCP

• RFC826 ARP

• RFC2236, IGMP Snooping

• RFC1213 MIBII

• RFC1215 MIB Traps Convention

Физические параметры

Размеры (Д x Ш x В)

• 100,5 x 82 x 28 мм

Вес

• 0,23 кг

Условия эксплуатации

Питание

• Внешний адаптер питания:

  - Выход: 5 В постоянного тока 1 А

Макс. потребляемая мощность

• 3,42 Вт

Потребляемая мощность в режиме ожидания

• 1,39 Вт

Тепловыделение

• 11,67 БТЕ/час

MTBF (часы)

• 1 562 055

Уровень шума

• 0 дБ

Система вентиляции

• Пассивная

Температура

• Рабочая: от 0 до 40 °C

• Хранения: от -40 до 70 °C

Влажность

• При эксплуатации: от 0% до 90% без конденсата

• При хранении: от 0% до 95% без конденсата

Комплект поставки

Прочее

EMI

• FCC Class B

• CE Class B

• VCCI Class B

• BSMI

Безопасность

• cUL

• CE LVD
