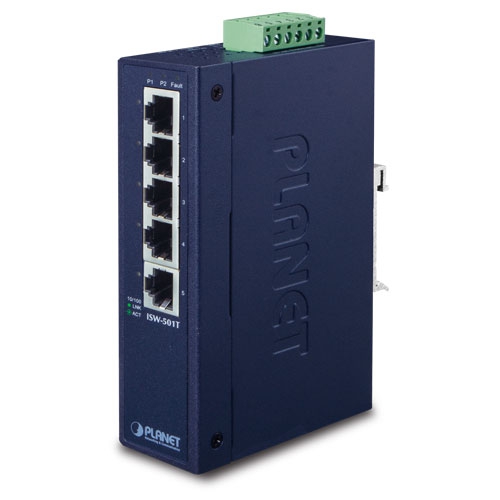

5-портовый промышленный коммутатор PLANET ISW-501T

Порты 10 / 100BASE-TX Auto MDI / MDIX

5

Светодиодные индикаторы

3 светодиода для системы и питания:
Зеленый: питание постоянного тока 1
Зеленый: питание постоянного тока 2
Зеленый: сбой питания

1 светодиод для каждого медного порта
Зеленый: 10/100 LNK / ACT

Вложение

Металлический корпус со степенью защиты IP30

Размеры (Ш x Г x В)

135 х 87 х 32 мм

Масса

400 г

Защита от электростатического разряда

6 кВ постоянного тока

Защита EFT

6 кВ постоянного тока

Требования к питанию

12 ~ 48 В постоянного тока,
резервное питание с функцией защиты от обратной полярности,
поддержка питания 24 В переменного тока

Потребляемая мощность / рассеиваемая мощность

1,6 Вт / 5,4 БТЕ

Монтаж

Комплект DIN-рейки и ушко для настенного монтажа

Аварийная сигнализация

Обеспечивает один релейный выход для сбоя питания
Допустимый ток реле сигнализации: 3 А при 30 В постоянного тока

Коннектор

Съемная 6-контактная клеммная колодка
Контакт 1/2 для Power 1;
Контакт 3/4 для сигнализации неисправности;
Контакт 5/6 для Power 2

Технические характеристики переключателя

Схема обработки коммутатора

Магазин и вперед

Таблица адресов

1K

Буферная память

Встроенный буфер пакетов 448K бит

Управление потоком

Противодавление для полудуплекса,
кадр паузы IEEE 802.3x для полнодуплексного режима

Коммутационная матрица

1 Гбит / с

Пропускная способность (пакетов в секунду)

0,74 млн пакетов в секунду

Сетевые кабели

10BASE-T: 2-парный UTP кат. 3, 4, 5, до 100 метров
100BASE-TX: 2-парный UTP кат. 5, 5e до 100 метров

Соответствие стандартам

Соответствие стандартам

IEEE 802.3 Ethernet
IEEE 802.3u Fast Ethernet
IEEE 802.3x Full Duplex Flow Control
IEEE 802.3az Energy Efficient Ethernet

Температура

При работе: -40 ~ 75 градусов C
Хранение: -40 ~ 75 градусов C

Влажность

В рабочем состоянии: от 5% до 95%,
при хранении: от 5% до 95% (без конденсации)

Соответствие нормативным требованиям

FCC, часть 15, класс A, CE

Тестирование стабильности

IEC60068-2-32 (свободное падение)
IEC60068-2-27 (ударопрочный)
IEC60068-2-6 (виброустойчивый)
