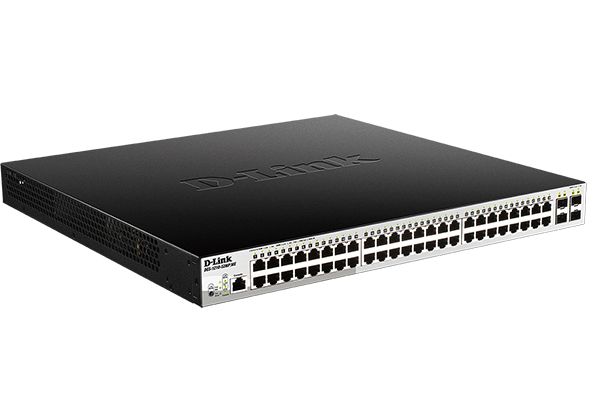

Управляемый коммутатор 2 уровня D-Link DGS-1210-52MP/ME/B2A PROJ с 48 портами 10/100/1000Base-T и 4 портами 1000Base-X SFP (порты 1-8 PoE 802.3af/at, порты 9-48 PoE 802.3af, PoE‑бюджет 370 Вт).

Многоадресная рассылка уровня 2

• IGMP Snooping
   - IGMP v1/v2, v3 awareness
   - Фильтрация/аутентификация IGMP
   - Поддержка 1024 групп
   - IGMP Snooping Fast Leave на основе VLAN/узла
   - Report Suppression
   - IGMP Querier

• MLD Snooping
   - MLD v1, v2 awareness
   - Поддержка 512 групп

• IGMP Proxy

VLAN

• 802.1Q Tagged VLAN
• Группы VLAN
   - Макс. 4094 VLAN

• VLAN на основе портов
• GVRP
• Asymmetric VLAN
• Voice VLAN
• Макс. 256 динамических VLAN
• 802.1v Protocol VLAN
• VLAN Trunking
• VLAN на основе MAC-адресов
• Q-in-Q на основе портов
• Q-in-Q Selective
• ISM VLAN
• Private VLAN

Функции уровня 3

• Макс. 256 записей ARP
• Поддержка 255 статических записей ARP
• Поддержка Gratuitous ARP
• Интерфейс IP
    - Поддержка 4 интерфейсов

• Маршрут по умолчанию
• Статическая маршрутизация
   - Поддержка 64 статических маршрутов IPv4
   - Поддержка 32 статических маршрутов IPv6

Качество обслуживания (QoS)

• CoS на основе:
   - Порта коммутатора
   - Очередей приоритетов 802.1p
   - VLAN ID
   - MAC-адреса
   - IPv4/IPv6-адреса
   - DSCP
   - ToS
   - Типа протокола
   - TCP/UDP-порта
   - Класса IPv6-трафика

• Управление полосой пропускания
   - На основе порта (входящее, с минимальным шагом до 64 Кбит/с)
   - На основе потока (входящее, с минимальным шагом до 64 Кбит/с)
   - Для выходной очереди (с минимальным шагом до 64 Кбит/с)

• Обработка очередей
   - Strict Priority
   - Weighted Round Robin (WRR)

• 8 очередей на порт

Списки управления доступом (ACL)

• ACL на основе
   - Порта коммутатора
   - Приоритета 802.1p
   - VLAN ID
   - MAC-адреса
   - Ether Type
   - ToS
   - IPv4/v6-адреса
   - DSCP
   - Типа протокола
   - Номера порта TCP/UDP для IPv4/IPv6
   - ICMP
   - Класса трафика IPv6

• До 768 правил доступа для входящего трафика
• Действие ACL (разрешить/запретить/зеркалирование)
• ACL на основе времени
• Статистика ACL
• Фильтрация интерфейса CPU

AAA

• 802.1X
   - Управление доступом на основе узлов
   - Управление доступом на основе портов

• Guest VLAN
• MAC-аутентификация на основе узлов
• RADIUS/TACACS+ accounting
• 4 уровня учетной записи пользователя
• Управление доступом на основе MAC-адресов
   - Макс. 512 записей при использовании локальной базы данных

• Аутентификация для доступа к управлению: RADIUS, TACACS+, локальная база данных

Безопасность

• SSH v1/v2
• SSL v1/2/3
• Port Security (до 64 MAC-адресов на порт)
• IP-MAC-Port Binding (IMPB)
   - ND Snooping
   - Проверка ARP-пакетов
   - Проверка IP-пакетов
   - DHCP Snooping IPv4/IPv6

• Защита от широковещательного/многоадресного/одноадресного шторма
• D-Link Safeguard Engine
• DHCP Server Screening
• Фильтрация DHCP-клиентов
• Защита от атак BPDU
• Предотвращение атак DoS
• Сегментация трафика
• Обнаружение проблем, связанных с совпадением сетевых адресов

OAM

• 802.3ah Ethernet Link OAM
   - Поддержка 802.3ah link layer remote loopback and discovery (Системный журнал и SNMP)
   - 802.3ah D-Link extension: D-link Unidirectional Link Detection (DULD), (Системный журнал и SNMP)

• Диагностика кабеля
• Dying Gasp
• Функция цифрового контроля параметров производительности трансивера DDM (Digital Diagnosics Monitoring)
• 802.1ag CFM

Управление

• Web-интерфейс (поддержка IPv4/IPv6)
• Интерфейс командной строки (CLI)
• Telnet-сервер/клиент (поддержка IPv4/IPv6)
• TFTP-клиент (поддержка IPv4/IPv6)
• FTP-клиент (поддержка IPv4/IPv6)
• Регистрация команд
• SNMP v1/v2c/v3
• SNMP Traps
• Системный журнал
• RMON v1
• RMON v2
• LLDP
• BootP/DHCP-клиент
• Автоматическая настройка DHCP
• Конфигурационный файл в текстовом формате
• Trusted Host
• DHCP relay (IPv4/IPv6)
   - DHCP relay agent/local relay
   - DHCP relay option 12, 37, 38, 82

• PPPoE Circuit-ID insertion
• Trap/alarm/log severity control
• Мониторинг CPU
• SNTP
• LLDP-MED
• Команды отладки
• Восстановление пароля
• Шифрование пароля
• Обходной пароль
• sFlow
• Поддержка Real Time Clock (RTC)
• Поддержка нескольких версий ПО
• До 14 одновременных сессий telnet/ssh/console

MIB

• RFC1212 Concise MIB Definitions
• RFC1213 MIB II
• RFC1215 MIB Traps Convention
• RFC1065, 1151, 2578 MIB Structure
• RFC1493 Bridge MIB
• RFC1157, 2573, 2575, 2576 SNMP MIB
• RFC3418 SNMPv2 MIB
• RFC2819 RMON MIB
• RFC2021 RMONv2 MIB
• RFC1643, 1650, 2665 Ether-like MIB
• RFC2674 802.1p MIB
• RFC2233 Interface Group MIB
• RFC2618 RADIUS Authentication Client MIB
• RFC2620 RADIUS Accounting Client MIB
• RFC3289 D-Link ZoneDefense MIB
• RFC4022 MIB for TCP
• RFC4113 MIB for UDP
• PoE MIB
• DDP MIB
• LLDP-MED MIB

IETF

• RFC768 UDP
• RFC791 IP
• RFC792 ICMPv4
• RFC2463, 4443 ICMPv6
• RFC793 TCP
• RFC826 ARP
• RFC1321, 2284, 2865, 2716, 3580 Extensible Authentication Protocol (EAP)

IPv6

• RFC1981 Path MTU Discovery
• RFC2460 IPv6
• RFC2461, 4861 Neighbor Discovery
• RFC2462, 4862 IPv6 Stateless Address Auto-configuration
• RFC2893, 4213 Dual Stack IPv4/IPv6

PoE

Стандарт PoE

• IEEE 802.3af
• IEEE 802.3at

Порты с поддержкой PoE

• Порты 1-48

Бюджет мощности PoE

• 370 Вт (макс. 30 Вт на порт PoE 1-8, макс. 15,4 Вт на порт PoE 9-48)

Физические параметры

Размеры (Д x Ш x В)

• 440 x 430 x 44 мм

Вес

• 6,04 кг

Условия эксплуатации

Питание

• 100-240 В переменного тока, 50/60 Гц

Макс. потребляемая мощность

• 479,5 Вт (функция PoE включена)
• 54,4 Вт (функция PoE выключена)

Потребляемая мощность в режиме ожидания

• 100 В: 33 Вт
• 240 В: 31,6 Вт

Тепловыделение

• 1 636,16 БТЕ/час

MTBF (часы)

• 272 910

Уровень шума

• При высокой скорости вентилятора: 50,1 дБ
• При низкой скорости вентилятора: 40,4 дБ

Защита от статического электричества

• Поддержка защиты от статического электричества до 6 кВ на медных портах (стандарт IEC61000-4-5)

Система вентиляции

• 3 вентилятора Smart

Температура

• Рабочая: от -5 до 50 °C
• Хранения: от -40 до 70 °C

Влажность

• При эксплуатации: от 10% до 90% без конденсата
• При хранении: от 5% до 90% без конденсата
