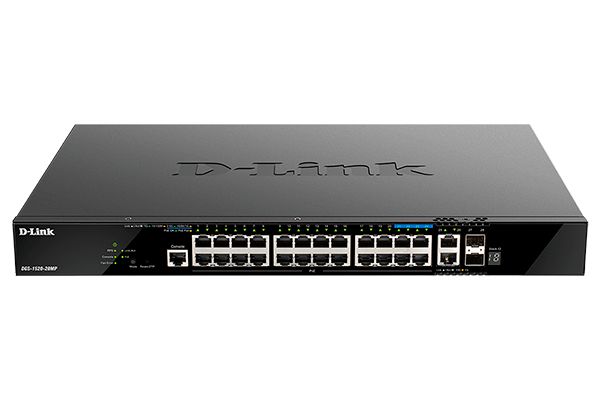

Управляемый L3 PoE-коммутатор D-Link DGS-1520-28MP/A1A, стек, 20x1000Base-T, 4x2.5GBase-T, 2x10GBase-T, 2x10GBase-X SFP+

Стекирование

• Виртуальное стекирование
   - D-Link Single IP Management (SIM)
   - До 32 устройств в виртуальном стеке

• Физическое стекирование
   - 10GBase-T и SFP+
   - Кольцевая/линейная топология
   - Полоса пропускания: до 80 Гбит/с
   - До 8 устройств в стеке

Функции уровня 2

• Управление потоком
   - 802.3x
   - Предотвращение блокировок HOL

• Link Aggregation
   - 802.1AX
   - 802.3ad
   - Макс. 32 группы на устройство/8 портов на группу

• Spanning Tree Protocol
   - 802.1D STP
   - 802.1w RSTP
   - 802.1s MSTP
   - Фильтрация BPDU
   - Root Guard (Restriction)
   - Loop Guard

• Loopback Detection
• Зеркалирование портов
   - One-to-One, Many-to-One
   - Поддержка зеркалирования для входящего/исходящего/трафика в обоих направлениях
   - Поддержка 4 групп зеркалирования

• Зеркалирование потоков
   - Поддержка зеркалирования для входящего трафика

• Зеркалирование VLAN
• RSPAN
• L2 Protocol Tunneling
• Ethernet Ring Protection Switching (ERPS) v1/v2

Многоадресная рассылка уровня 2

• IGMP Snooping
   - IGMP v1/v2/v3 Snooping
   - Поддержка 512 групп
   - IGMP Snooping Fast Leave на основе узла
   - Поддержка 128 статических многоадресных групп
   - IGMP Snooping на VLAN
   - Data Driven Learning
   - IGMP Snooping Querier
   - Report Suppression

• MLD Snooping
   - MLD v1/v2 Snooping
   - Поддержка 256 групп
   - MLD Snooping Fast Leave на основе узла
   - Поддержка 64 статических многоадресных групп
   - MLD Snooping Querier
   - MLD Snooping на VLAN
   - MLD Proxy Reporting

VLAN

• Группы VLAN
   - Макс. 4К VLAN-групп
   - Макс. VID: 4094

• GVRP
   - До 4K динамических VLAN-групп

• Double VLAN (Q-in-Q)
   - Q-in-Q на основе портов

• Selective Q-in-Q
• 802.1Q
• Auto Surveillance VLAN
• VLAN на основе портов
• VLAN на основе протоколов
• Voice VLAN
• VLAN на основе МАС-адресов
• VLAN на основе подсетей
• VLAN translation
• Multicast VLAN (ISM VLAN для IPv4/IPv6)
• Asymmetric VLAN
• Private VLAN
• VLAN Trunking
• Super VLAN

Качество обслуживания (QoS)

• 802.1p
• 8 очередей на порт
• Обработка очередей
   - Strict Priority
   - Weighted Round Robin (WRR)
   - Strict + WRR
   - Weighted Deficit Round Robin (WDRR)

• Контроль перегрузки
   - Weighted Random Early Detection (WRED)
   - 802.1Qbb Priority-based Flow Control (PFC) [только для портов 10G]

• Поддержка следующих действий для потоков
   - Метка приоритета 802.1p
   - Метка предпочтения IP/DSCP
   - Ограничение скорости
   - QoS на основе времени

• CoS на основе:
   - Порта коммутатора
   - Внутреннего/внешнего VID
   - Очередей приоритетов 802.1p
   - МАС-адреса
   - Ether Type
   - IP-адреса
   - DSCP
   - ToS/IP preference
   - Типа протокола
   - Порта TCP/UDP
   - Класса IPv6-трафика
   - Метки потока IPv6

• Управление полосой пропускания
   - На основе порта (входящее/исходящее, с мин. шагом 8 Кбит/с)
   - На основе потока (входящее/исходящее, с мин. шагом 8 Кбит/с)
   - Управление полосой пропускания по очереди (с мин. шагом 8 Кбит/с)

• Три цвета маркировки
   - CIR/PIR (с мин. шагом 8 Кбит/с)
   - trTCM
   - srTCM

Функции уровня 3

• IPv4 ARP: 8192 записей
   - 256 статических записей ARP

• IPv6 ND: 4096 записей
   - 128 статических записей ND

• Интерфейс IP
   - Поддержка 16 интерфейсов

• Gratuitous ARP
• Интерфейс Loopback
• Proxy ARP
   - Поддержка Local ARP Proxy

• VRRP v2/v3
• IP Helper

Маршрутизация уровня 3

• Поддержка 1024 аппаратных записей маршрутизации по IPv4/IPv6
   - 1 запись на каждый маршрут IPv4
   - 2 записи на каждый маршрут IPv6

• Поддержка до 4096 аппаратных записей коммутации L3 по IPv4/IPv6
   - 1 запись на каждый маршрут IPv4
   - 2 записи на каждый маршрут IPv6

• Статическая маршрутизация
   - Макс. кол-во записей IPv4: 512
   - Макс. кол-во записей IPv6: 256

• Equal-Cost Multi-Path Route (ECMP)
• Weighted-Cost Multi-Path Route (WCMP)
• Маршрут IPv4/IPv6 по умолчанию
• Policy-based Route (PBR)
• Null Route
• Route Preference
• Route Redistribution
• RIPv1/v2/ng
• OSPF
   - OSPF v2/v3
   - Пассивный интерфейс OSPF
   - Stub/NSSA area
   - Equal-Cost Multi-Path Route (ECMP)
   - Text/MD5 authentication

Многоадресная рассылка уровня 3

• IGMP v1/v2/v3
• IGMP Proxy
• MLD v1/v2
• MLD proxy
• DVMRP v3
• PIM Sparse-Dense Mode (PIM-SDM)
• PIM-SM/DM/SSM для IPv4/IPv6

Списки управления доступом (ACL)

• ACL на основе:
   - Приоритета 802.1p
   - VID
   - MAC-адреса
   - Ether Type
   - LLC
   - VLAN
   - IP-адреса
   - IP preference/ToS
   - Маски DSCP
   - Типа протокола
   - Номера TCP/UDP-порта
   - Класса IPv6-трафика
   - Метки потока IPv6

• ACL на основе времени
• Фильтрация интерфейса CPU
• Макс. кол-во записей ACL
   - Входящих (аппаратных): 1536
   - Исходящих (аппаратных): 512
   - Карта доступа VLAN: 2048

Безопасность

• Port Security
   - Поддержка до 64 MAC-адресов на порт

• Защита от широковещательного/многоадресного/ одноадресного шторма
• D-Link Safeguard Engine
• DHCP Server Screening
• IP Source Guard
• DHCP Snooping
• IPv6 Snooping
• Dynamic ARP Inspection (DAI)
• DHCPv6 Guard
• IPv6 Route Advertisement (RA) Guard
• IPv6 ND Inspection
• Обнаружение проблем, связанных с совпадением сетевых адресов
• Предотвращение атак ARP Spoofing
   - Макс. количество записей: 64

• L3 Control Packet Filtering
• Unicast Reverse Path Forwarding (URPF)
• Сегментация трафика
• SSL
   - Поддержка TLS 1.0/1.1/1.2
   - Поддержка доступа IPv4/IPv6

• SSH
   - Поддержка SSH v2
   - Поддержка доступа IPv4/v6

• Предотвращение атак BPDU
• Предотвращение атак DoS

AAA

• Guest VLAN
• Аутентификация 802.1X
   - Управление доступом на основе порта/узла
   - Назначение политики Identity-driven
   - Динамическое назначение VLAN

• Управление доступом на основе Web (WAC)
   - Управление доступом на основе порта/узла
   - Назначение политики Identity-driven
   - Динамическое назначение VLAN

• Управление доступом на основе МАС-адресов (МАС)
   - Управление доступом на основе порта/узла
   - Назначение политики Identity-driven
   - Динамическое назначение VLAN

• Аутентификация на основе RADIUS и TACACS+
• Authentication Database Failover
• Compound Authentication
• Уровень привилегий для доступа к управлению
• Trusted Host
• RADIUS/TACACS+ Accounting

OAM

• Диагностика кабеля
• Функция цифрового контроля параметров производительности трансивера DDM (Digital Diagnosics Monitoring)

Управление

• Web-интерфейс
   - Поддержка доступа IPv4/IPv6
   - Поддержка SSL (HTTPS)

• Интерфейс командной строки (CLI)
• Telnet-сервер/клиент для доступа IPv4/IPv6
• TFTP-клиент для IPv4/IPv6
• DNS-клиент для IPv4/IPv6
• Защищенный FTP-сервер/клиент для IPv4/IPv6
• SNMP
   - Поддержка v1/v2c/v3
   - Поддержка доступа IPv4/IPv6

• SNMP Traps
• Системный журнал для сервера IPv4/IPv6
• sFlow
• Поддержка нескольких версий ПО
• Поддержка нескольких версий конфигураций
• RMON v1:
   - Поддержка 1, 2, 3, 9 групп

• RMON v2:
   - Поддержка группы ProbeConfig

• LLDP/LLDP-MED
• BootP/DHCP-клиент
• DHCP Auto-Configuration/Auto image
• DHCP/DHCPv6 Local Relay
• DHCP Relay Option 60/61/62/125
• Файловая система Flash
• D-Link Discover Protocol (DDP)
• Команды отладки
• SNTP (поддержка IPv4/IPv6)
• IPv4/v6 Dual Stack
• NTPv3/v4
• Восстановление пароля / шифрование пароля
• DHCP-сервер
   - Поддержка адреса назначения IPv4/IPv6

• Логирование команд
• SMTP
• DHCPv6 Prefix Delegation (PD)
• Ping/Traceroute для IPv4/IPv6
• Microsoft® Network Load Balancing (NLB)
• PD Alive
• Zero Touch Provisioning (ZTP)

Технология Green

• Energy-Efficient Ethernet (EEE)
• Экономия электроэнергии за счет:
   - Определения статуса соединения
   - Выключения индикаторов
   - Выключения портов
   - Использования спящего режима
   - PoE по расписанию: выключение/включение портов с поддержкой PoE по расписанию

PoE

Стандарт PoE

• IEEE 802.3af
• IEEE 802.3at

Порты с поддержкой PoE

• Порты 1-24

Бюджет мощности PoE

• 370 Вт (при использовании внешнего источника питания DPS-700 бюджет PoE составляет 740 Вт;
макс. 30 Вт на порт PoE)

Физические параметры

Размеры (Д x Ш x В)

• 441 x 308,5 x 44 мм

Вес

• 4,29 кг

Условия эксплуатации

Питание на входе

• От 100 до 240 В переменного тока, 50/60 Гц

Макс. потребляемая мощность

• 453,3 Вт (функция PoE включена)
• 45,2 Вт (функция PoE выключена)

Потребляемая мощность в режиме ожидания

• 37,2 Вт (100 В)
• 37,3 Вт (240 В)

Тепловыделение

• 1545,8 БТЕ/час

MTBF (часы)

• 333 946

Уровень шума

• При высокой скорости вентилятора: 57,1 дБ
• При низкой скорости вентилятора: 44,5 дБ

Система вентиляции

• 4 вентилятора

Температура

• Рабочая: от -5 до 50 °C
• Хранения: от -40 до 70 °C

Влажность

• При эксплуатации: от 10% до 95% без конденсата
• При хранении: от 5% до 95% без конденсата
