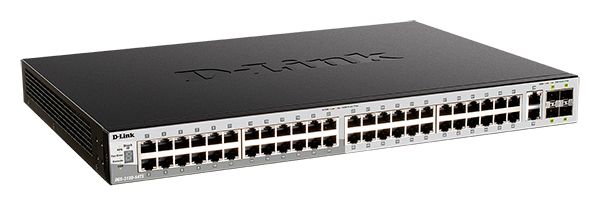

Управляемый L3 PoE-коммутатор D-Link DGS-3130-54PS/B2A, стек 6 устройств, 48x1000Base-T, 2x10GBase-T, 4x10GBase-X SFP+

VLAN

• Группы VLAN: макс. 4K VLAN-групп
• GVRP: макс. 4K динамических VLAN-групп
• 802.1Q
• VLAN на основе портов
• 802.1v VLAN на основе протоколов
• Voice VLAN
• VLAN на основе MAC-адресов
• VLAN Translation
• ISM VLAN
• Asymmetric VLAN
• Private VLAN
• VLAN Trunking
• Double VLAN (Q-in-Q)
  - Q-in-Q на основе портов
  - Selective Q-in-Q

Качество обслуживания (QoS)

• 802.1p
• 8 очередей на порт
• Обработка очередей
  - Strict Priority
  - Weighted Round Robin (WRR)
  - Strict + WRR

• Поддержка следующих действий для потоков
  - Метка приоритета 802.1p
  - Метка ToS/DSCP
  - Управление полосой пропускания

• CoS на основе:
  - Порта коммутатора
  - VLAN ID
  - Очередей приоритетов 802.1p
  - MAC-адреса
  - IPv4-адреса
  - DSCP
  - Типа протокола
  - Порта TCP/UDP
  - IPv6-адреса
  - Класса IPv6-трафика
  - Метки потока IPv6

• Управление полосой пропускания
  - На основе порта (входящее/исходящее, с мин. значением 8 Кбит/с)
  - На основе потока (входящее/исходящее, с мин. значением 8 Кбит/с)

• Три цвета маркировки
  - CIR/PIR мин. шаг 8 Кбит/с
  - trTCM, CBS/PBS
  - srTCM, CBS/EBS

• Управление перегрузками
  - Weighted Random Early Detection (WRED)

Списки управления доступом (ACL)

• ACL на основе:
  - Приоритета 802.1p
  - VLAN ID
  - MAC-адреса
  - Ether Type
  - IPv4-адреса
  - DSCP
  - Типа протокола
  - Номера TCP/UDP-порта
  - IPv6-адреса
  - Метки потока IPv6
  - Класса IPv6-трафика

• Макс. кол-во записей ACL:
  - Входящих: 2048
  - Исходящих: 512

• ACL по расписанию
• Фильтрация интерфейса CPU

Безопасность

• SSH v2
• SSL v1/v2/v3
• Port Security: до 64 MAC-адресов на порт
• IP-MAC Port Binding
• DHCP Snooping
• Поддержка до 500 записей привязки
• Защита от широковещательного/многоадресного/одноадресного шторма
• Сегментация трафика
• D-Link Safeguard Engine
• Фильтрация NetBIOS/NetBEUI
• IPv6 ND Snooping
• Функция DHCP Server Screening
• Предотвращение атак ARP Spoofing
  - Макс. количество записей: 64

• Предотвращение атак DoS
• Защита от атак BPDU
• Проверка ARP-пакетов
• Проверка IP-пакетов

AAA

• Аутентификация 802.1X:
  - Управление доступом на основе порта/узла
  - Назначение политики Identity-driven (VLAN, ACL или QoS)

• Управление доступом на основе Web (WAC):
  - Управление доступом на основе порта/узла
  - Назначение политики Identity-driven (VLAN, ACL или QoS)

• Управление доступом на основе MAC-адресов (MAC):
  - Управление доступом на основе порта/узла
  - Назначение политики Identity-driven (VLAN, ACL или QoS)

• Authentication Database Failover
• Guest VLAN
• RADIUS Accounting
• Аутентификация на основе RADIUS и TACACS+
• Учетные записи с 4 уровнями прав доступа

Технология Green

• Экономия электроэнергии за счет:
  - Определения статуса соединения
  - Выключения индикаторов
  - Выключения портов
  - Использования спящего режима
  - PoE по расписанию: выключение/включение портов с поддержкой PoE по расписанию

OAM

• 802.3ah Ethernet Link OAM
• D-Link Unidirectional Link Detection (DULD)
• Dying Gasp
• 802.1ag Connectivity Fault Management (CFM)
• Y.1731 OAM
• Функция цифрового контроля параметров производительности трансивера DDM (Digital Diagnosics Monitoring)

Управление

• Web-интерфейс
• Интерфейс командной строки (CLI)
• Telnet-сервер
• Telnet-клиент
• TFTP-клиент
• DNS-клиент
• Защищенный FTP-сервер
• ZModem
• SNMP v1/v2c/v3
• SNMP Traps
• Системный журнал
• sFlow
• RMON v1: поддержка 1,2, 3, 9 групп
• RMON v2: поддержка группы ProbeConfig
• LLDP
• BootP/DHCP-клиент
• DHCP Auto-configuration
• DHCP Relay
• DHCP Client option 12
• DHCP Relay Option 18, 37, 82
• Файловая система Flash
• PPPoE Circuit-ID insertion
• Поддержка нескольких версий ПО
• Поддержка нескольких версий конфигураций
• Мониторинг CPU
• Команды отладки
• SNTP
• Восстановление пароля
• Шифрование пароля
• Trusted Host
• Поддержка Microsoft® NLB (Network Load Balancing)
• ICMP v6
• DHCP-сервер
• PD Alive

Функции 3 уровня

• Интерфейс IP: макс. 128 интерфейсов
• ARP Proxy
• IPv6 Neighbour Discovery (ND)

Маршрутизация 3 уровня

• Статическая маршрутизация
  - Макс. кол-во записей IPv4: 512
  - Макс. кол-во записей IPv6: 256

• RIP v1/v2/ng
• OSPFv2/v3
• VRRP
• VRRPv3
• Поддержка 1024 аппаратных записей маршрутизации по IPv4/IPv6
• Поддержка до 4096 аппаратных записей коммутации L3 по IPv4/IPv6
• Маршрутизация на основе политик

Многоадресная рассылка 3 уровня

• IGMP v1/v2/v3
• PIM-SM
• Фильтрация IGMP
  - На основе порта
  - На основе VLAN

Стандарты MIB

• RFC 1213 MIB II
• RFC 4188 Bridge MIB
• RFC 1157, 2571-2576 SNMP MIB
• RFC 1907 SNMPv2 MIB
• RFC 1757, 2819 RMON MIB
• RFC 2021 RMONv2 MIB
• RFC 1398, 1643, 1650, 2358, 2665 Ether-like MIB
• RFC 2674 802.1p MIB
• RFC 2233, 2863 IF MIB
• RFC 2618 RADIUS Authentication Client MIB
• RFC 2620 RADIUS Accounting Client MIB
• RFC 2925 PING & TRACEROUTE MIB
• RFC 2674, 4363 802.1p MIB
• RFC 1065, 1066, 1155, 1156, 2578 MIB Structure
• RFC 1215 MIB Traps Convention
• RFC 1212 Concise MIB Definitions
• RFC 1215 MIB Traps Convention
• RFC 1157, 2571-2576 SNMP MIB
• RFC 4022 MIB for TCP
• RFC 4113 MIB for UDP
• RFC 4293 IPv6 SNMP Mgmt Interface MIB
• RFC 2737 Entity MIB (version 2)

Стандарты RFC

• RFC 768 UDP
• RFC 791 IP
• RFC 792, 2463, 4443 ICMP
• RFC 793 TCP
• RFC 826 ARP
• RFC 3513, 4291, IPv6 Addressing Architecture
• RFC 2893, 4213 IPv4/IPv6 dual stack function
• RFC 2463, 4443 ICMPv6
• RFC 2462, 4862 IPv6 Stateless Address Auto Configuration
• RFC 2464 IPv6 Ethernet and definition
• RFC 1981 Path MTU Discovery for IPv6
• RFC 2460 IPv6
• RFC 2461, 4861 Neighbor Discovery for IPv6
• RFC 783 TFTP
• RFC 2068 HTTP
• RFC 1492 TACACS
• RFC 2866 RADIUS Accounting
• RFC 2474, 3260 DiffServ
• RFC 1321, 2284, 2865, 3580, 3748 Extensible Authentication Protocol (EAP)
• RFC 2571, 2572, 2573, 2574, SNMP
• IPv6 Ready Logo Phase 2
• RFC 854 Telnet
• RFC 951, 1542 BootP
• RFC3484 Default Address Selection

PoE

Стандарт PoE

IEEE 802.3af
IEEE 802.3at
Perpetual PoE
Fast PoE

Порты с поддержкой PoE

Порты 1-48

Бюджет мощности PoE

370 Вт (при использовании внешнего источника питания DPS-700 бюджет PoE составляет 740 Вт; макс. 30 Вт на порт PoE)

Физические параметры

Размеры (Д x Ш x В)

440 x 430 x 44 мм

Вес

6,2 кг

Условия эксплуатации

Питание на входе

От 100 до 240 В переменного тока, 50-60 Гц

Макс. потребляемая мощность

474,51 Вт (функция PoE включена)
62,25 Вт (функция PoE выключена)

Потребляемая мощность в режиме ожидания

36,48 Вт

Тепловыделение

1 619,03 БТЕ/час

MTBF (часы)

356 876

Уровень шума

При высокой скорости вентилятора: 56 дБ
При низкой скорости вентилятора: 43,5 дБ

Защита от статического электричества

Поддержка защиты от статического электричества до 6 кВ на медных гигабитных портах (стандарт IEC61000-4-5)

Система вентиляции

4 вентилятора

Температура

Рабочая: от 0 до 50 °C
Хранения: от -40 до 70 °C

Влажность

При эксплуатации: от 10% до 90% без конденсата
При хранении: от 5% до 90% без конденсата

Комплектация

Коммутатор DGS-3130-54PS
Кабель питания
Фиксатор для кабеля питания
Консольный кабель (с разъемами RJ-45 и RS-232)
2 крепежных кронштейна для установки в 19-дюймовую стойку
Комплект для монтажа
4 резиновые ножки
Краткое руководство по установке
